اجزاء و مراحل آماده‌سازی اتصال اسپلیت‌تی بمنظور اجرای عملیات هات تپ

اسپلیت‌تی رایج‌ترین اتصال مورد استفاده برای انشعاب گیری گرم یا اصطلاحا اجرای عملیات هات‌تپ قلمداد می‌شود. این اتصال معمولاض بر حسب نیاز مشتری یا از طریق سنجش و ارزیابی نیاز مشتری طراحی و ساخت می‌شود. اجزای یک اتصال اسپلیت‌تی عبارتند از:

-         پدهای دو گانه که از دو طرف به لوله اصلی نصب می‌شوند و مثل کمربند حول آن را پوشش می‌دهند.

-         سدل اسپلیت‌تی که روی یکی از پدها جوش زده شده است و عملیات هات‌تپ از کانال آن انجام می‌شود. به عبارت دیگر دستگاه هات‌تپ با پیشروی از درون آن به لوله اصلی رسیده و فرایند برش انجام می‌گیرد.

-         فلنج که انواع متنوعی داشته و بر حسب فشار، سایز انشعاب و جنس لوله انتخاب می‌شود. این قطعه نیز روی سدل اسپلیت‌تی جوش زده می‌شود و محل اتصال ولو روی انشعاب محسوب می‌شود.

اما آماده سازی اتصال اسپلیت‌تی نیز مراحلی را شامل می‌شود که به ترتیب زیر انجام می‌گیرند:

- طراحی: بر اساس استانداردهای موجود در طراحی اتصالات و با دریافت اطلاعات خط لوله، داده‌های لازم برای طراحی مهندسی و نرم‌افزاری اسپلیت‌تی کسب می‌شوند. ضخامت لوله اصلی، فشار سیال، جنس لوله و قطر انشعاب اصلی‌ترین اطلاعات مورد نیاز برای طراحی می‌باشند. استانداردهای ASME نظیر ASME 31.1، ASME 31.3، ASME 31.8 و ANSI 13.3 و ANSI 13.4 معیارهای طراحی اسپلیت‌تی محسوب می‌شوند.

- ساخت اجزاء: ساخت اسپلیت‌تی شامل برش قطعات لوله و شکل دهی به آن ها طبق نقشه‌ی ترسیم شده است. در این مرحله پدهای دوگانه و سدل مطابق با سایز لوله اصلی و انشعاب به صورت جداگانه برش داده می‌شوند. در ساخت اجزاء از استانداردهای متعدد نظیر ASME sec VIII بهره برده می‌شود.

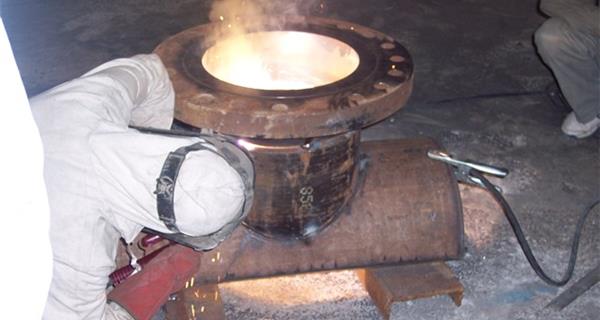

- جوشکاری اجزاء: مرحله بعد اتصال اجزاء ساخته شده از طریق جوش‌های الکترود و آرگون است. در این گام ابتدا قطعه سدل روی پد بالایی اسپلیت‌تی جوش داده می‌شود و سپس فلنج روی سدل جوشکاری می‌شود. تعداد پاس‌ها، میزان استفاده از جوشکاری الکترود یا آرگون و نوع الکترود مورد استفاده تابع استانداردهای جوشکاری قطعات خطوط لوله می‌باشد. از مهم‌ترین این استانداردها می‌توان ASME sec IX و API 1104 را نام برد.

- تست جوش و تست هیدرواستاتیک اسپلیت‌تی: بمنظور سنجش استحکام اسپلیت‌تی ساخته شده و حصول اطمینان از مقاومت آن در برابر فشار ناشی از عملیات هات‌تپ و فشار سیال خط لوله، تست جوش و تست هیدرواستاتیک انجام می‌گیرد. با استفاده از روش‌های متنوع تست جوشکاری، می‌توان کیفیت، همگنی و طول عمر خطوط و نواحی جوش را مورد ارزیابی قرار داد. تست هیدرواستاتیک نیز یکی از روش‌های رایج تست فشار می‌باشد. در این روش با تزریق مایع سیال به محفظه‌ی بسته شده‌ی مخازن و اتصالات و ایجاد فشار از این طریق، مقاومت اسپلیت‌تی در مقابل فشار وارد مورد تجزیه و تحلیل قرار می‌گیرد.

در صورتی که تمامی مراحل فوق با موفقیت و بدون بروز ایراد به اتمام رسیدند، و پس از اخذ تأییدیه‌ی نهایی مشتری، می‌توان اتصال اسپلیت‌تی را روی خط لوله نصب کرد و مجموعه را جهت اجرای عملیات هات‌تپ آماده کرد.
