هات تپ زاویه دار

هات تپ خطوط لوله و مخازن از فرایندهای پیچیده  و دارای متغیرهای تعیین‌کننده بسیار می باشد. نفس این عملیات با توجه به پیچیدگی هایش دشواری های خاص خود را داراست و از این رو ترجیح بر آن است که متغیرهای خارجی دخیل در تسهیل فرایند هات تپ تا جای ممکن کاهش پیدا کنند و مجری هات تپ تمرکز خود را بر خود عملیات متوجه کند.

به طور کلی دو دسته متغیر در پیشبرد فرایند هات تپ موجودند که بی‌توجهی به هیچ کدام از آن‌ها توجیه پذیر نیست؛ دسته اول متغیرهایی هستند که ذاتی عملیات انشعاب گرم بوده و در هر عملیات تکرار می‌شوند؛ مثل فرایند آماده‌سازی تجهیزات، ساخت اتصالاتی نظیر اسپلیت تی، تجهیز دستگاه هات تپ، تست فشار، تست نشتی و از این قبیل. این دسته متغیرها در تمامی عملیات های انشعاب گرم تکرار می شوند و از این حیث جزو بندهای عام و کلی در عملیات انشعاب گرم تلقی می شوند.

در تمامی عملیات های انشعاب گیری به روش گرم ما در درجه اول شرایط محیطی انجام کار را آماده کرده و سپس تجهیزات و ابزار آلات مورد نیاز برای کار را تدارک می بینیم. در درجه بعد فرایند ساخت اتصال هات تپ اعم از اسپلیت تی یا سدل نیپل شروع می شود و پس از نصب و تست روی لوله نصب می شود. سایر مراحل شامل نصب ولو و انجام عملیات هات تپ نیز بخشی از فرایند می باشند که چنان که اشاره شد جنبه عام و کلی داشته  و در تمامی عملیات های انشعاب گرم تکرار می شوند. مجریان فرایند انشعاب گیری به روش گرم معمولاً دستور کار مشخص و روتینی برای انجام این سلسله مراتب از انجام کار دارند.

اما از سوی دیگر با طیف دومی از متغیرها مواجهیم که بسته به نوع عملیات متغیرند. برای مثال محل انجام عملیات هات تپ، ارتفاع یا عمق کار، شرایط محیطی کار، زاویه انجام عملیات و... . در مورد دسته اول متغیرها رعایت الزامات و استانداردها ضروری است اما در خصوص دسته دوم متغیرها مجری هات تپ و کارفرما باید بکوشند در تعامل با یکدیگر تا جای ممکن از مزاحمت‌ها و تداخل‌های آن‌ها حین کار بکاهند تا پیشبرد پروژه انشعاب گرم با کمترین حاشیه و بیشترین تمرکز و توجه همراه باشد. این دسته متغیرها دارای شرایط منحصر به فرد خود بوده و نمی توان به صورت کلی فرمولی مشخص برای شان ارائه داد، بلکه باید راهکارها و پاسخ های احتمالی به اقتضائات خاص فنی عملیات، به صورت مهندسی شده و ابداعی ارائه شوند. معمولاً روال کار بر این است که مجری عملیات هات تپ اطلاعات را تمام و کمال از کارفرما دریافت کرده و با اتخاذ تدابیر برای مشخصه های ویژه عملیات طرح اجرایی کار را تدوین کرده و به حضور مهندسین و بازرسان کارفرما اعلام می کند تا ایشان نیز نسبت به امکان یا عدم امکان طرح نظر خود را اعلام دارند. در صورت تأیید ایشان کار به انجام می رسد و در صورت عدم تأیید و یا ارائه پیشنهاد اصلاحی، مسئله از طریق کارگروه های فنی و مهندسی و تبادل نظر تا رسیدن به راه حل نهایی ادامه می یابد.

زاویه انجام عملیات هات تپ از جمله متغیرهای خارجی محسوب می‌شود که در صورت امکان قابلیت تغییر موقعیت و زاویه آن وجود دارد. البته چنان‌که اشاره شد این امر در صورتی مقدور است که کارفرما توان استفاده از انشعاب گرفته شده جدید جایگزین درخواست خود را داشته باشد. معمولاً انجام عملیات انشعاب داغ در زاویه 0 درجه و به صورت افقی بهترین و کم حاشیه ترین عملیات انشعاب گیری گرم بر حسب متغیرهای خارجی محسوب می شود، و پس از آن هات تپ عمود در زاویه 90 درجه از بالا دارای مزیت است. اما در صورتی که انشعاب گیری در زوایای مختلف نظیر 30، 45، 60 و مواردی از این نظیر را داشته باشد متغیرهای جدید مثل کنترل دستگاه هات تپ حین انجام عملیات و نیز پیش بینی های ویژه در خصوص محل تردد اپراتورهای عملیات انشعاب گرم نیز بر کار افزوده می‌شوند. در این شرایط و به منظور تسهیل فرایند و کاهش متغیرها، تغییر زاویه عملیات هات تپ به ایشان توصیه می شود اما در صورتی که اقتضای کار و ماهیت انجام عملیات انشعاب گیری گرم  به گونه ای است که انجام عملیات به صورت زاویه دار ضروری می‌نماید بدون شک نظر کارفرما بر تسهیل فرایند هات تپ ارجحیت دارد.

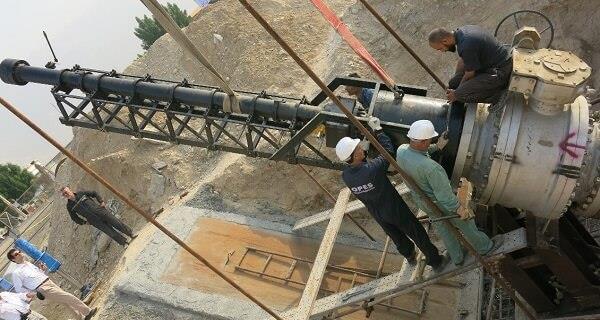

شرکت پیشگام صنعت ابزار  دارای تجارب متعدد در زمینه انجام عملیات هات تپ به صورت زاویه دار می باشد. تمامی این تجارب با توجه به محاسبات و پیش بینی های صورت گرفته به نحو احسن و بدون وقفه انجام گرفته اند. تعهد کاری ما ایجاب می‌کند با انتقال پیچیدگی های کار به خود و پذیرش مسئولیت های ناشی از آن بهترین عملکرد را به کارفرمایان ارائه داده و نظر ثبت ایشان در خصوص خروجی فرایند هاتتپ را جلب کنیم. از جمله پروژه های هات تپ زاویه دار شرکت پیشگام صنعت ابزار انجام عملیات انشعاب گرم 30 اینچ روی خطوط لوله 30 اینچی مجتمع گاز پارس جنوبی در فازهای 20 و 21 بوده است که در دی ماه سال 1395 در زاویه 45 درجه از بالا(معادل ساعت 10.30) و با موفقیت به انجام رسید. این پروژه با توجه به سایز بالای انشعاب، سایز به سایز بودن عملیات و زاویه انجام کار یکی از دشوارترین عملیات‌های انشعاب گیری به رو گرم محسوب می‌شود که شرکت پیشگام صنعت ابزار با همکاری کارفرمای محترم ضمن اخذ تدابیر فنی و ایمنی ویژه نظیر کارگذاری اهر ‌های نگه دارنده دستگاه هات تپ، نصب اسکافولد و ایجاد راه فرار اضطراری برای اپراتورهای هاتتپ تمامی پیش‌شرط‌های ایمنی و فنی عملیات را لحاظ کرد. با این وجود عملیات هات تپ بدون هر گونه ایراد و مشکل، و با بالاترین ضریب ایمنی فنی و ایمنی، در اسرع وقت به انجام رسیده و در نهایت کوپن بریده شده از لوله توسط کاتر دستگاه هات تپ استخراج گردیده و به کارفرمای محترم تحویل داده شد. ما آمادگی انجام عملیات در هر زاویه بنا به درخواست کارفرما را خواهیم داشت و تجارب ما در این زمینه پشتوانه‌ی این مدعی است. بنابراین در صورت نیاز مشتریان، شرکت پیشگام صنعت ابزار سریعاً فازهای امکان‌سنجی و مطالعاتی را به منظور تدوین دستورالعمل هات تپ و ارائه آن به کارفرما به انجام خواهد رساند تا در صورت صلاحدید کارفرما و ارسال تأییدیه کار وارد فاز عملیاتی شود.
