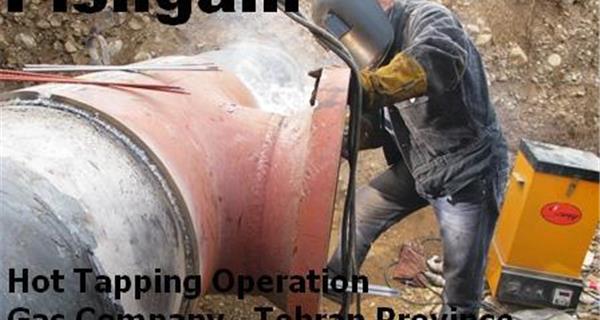

مستندات فنی و ایمنی در طراحی و ساخت اسپلیت‌تی- اتصال هات تپ

فرایند ساخت اسپلیت‌تی، مستلزم طراحی‌های فنی و مهندسی و ارائه آن‌ها به مشتری است. سازنده دستگاه اسپلیت‌تی باید تمامی گام‌های ساخت اسپلیت‌تی را به صورت مستند جمع‌آوری کرده و همراه دستگاه به مشتری ارسال کند، در غیر این‌صورت اتصال اسپلیت‌تی فاقد اعتبار فنی خواهد بود. از سوی دیگر نصب اسپلیت‌تی بدون ارائه مستندات مهندسی روی خطوط لوله و انجام عملیات هات‌تپ روی آن، کاملاً با استانداردهای ایمنی و فنی فرایند اجرای عملیات هات‌تپ مغایرت دارد. از این‌رو، سازنده اسلیت‌تی باید گواهی‌های زیر را به خریدار یا نماینده‌ی او ارسال کند:

الف) نقشه‌ی دستگاه در زوایای مختلف که نشان‌گر ابعاد دقیق تمامی اتصالات و ویژگی‌های متریال‌های بکار رفته در اسپلیت‌تی است.

ب) گواهی‌های تست مرتبط به آنالیز شیمیایی و مشخصات فنی متریال‌ها بنا به استانداردها مرتبط. بنابراین صرف درج مشخصات متریال‌ها در نقشه کفایت نمی‌کند و مشخصات فنی دقیق اتصالات باید کاملاً قید شوند.

پ) تست ریپورت و بازرسی رادیوگرافیک و اولتراسونیک، و آزمون ذرات مغناطیسی. استفاده از یکی از این تست‌ها یا ترکیبی از آن‌ها برای حصول اطمینان از الزامات ایمنی و فنی اسپلیت‌تی ضروری می‌باشد. گزارش این تست‌ها باید به خریدار یا کارفرمایی که در صدد است عملیات هات‌تپ را روی اسپلیت‌تی مذکور انجام دهد ضروری است.

ت) گواهی ضمانت مبنی بر این‌که اسپلیت‌تی‌ حداقل ظرف مدت 15 دقیقه حین تست پرفشار قادر به مقاومت است.

ث) تست ریپورت تست‌های حرارتی صورت گرفته شده. اسپلیت‌تی بعد از ساخت برای انجام عملیات حرارتی مورد تنش زدایی قرار می‌گیرد. تست ریپورت‌های این عملیات الزاما باید به مشتری ارسال شود.

حتی در صورت عدم درخواست مشتری، ارائه مستندات فوق الزامی است و سازنده باید خود را ملزم به آماده کردن و ارسال شان به به مشتری گرداند. اجرای عملیات هات‌تپ فرایند خطیری است و بروز هر گونه ایراد در کار، مخاطرات جدی به همراه خواهد داشت. از این‌رو اتصال اسپلیت‌تی تمامی مستندات فوق باید تهیه و به مشتریان ارسال شود.
