فرایندهای اصلی در هات تپ

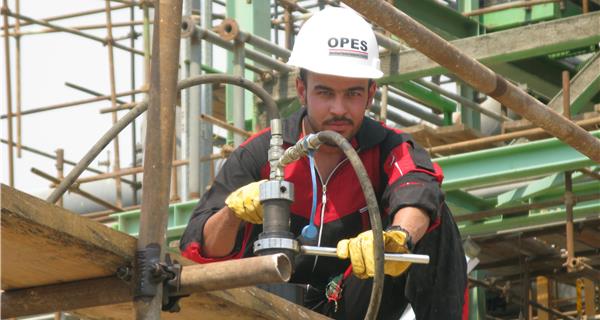

عملیات هات‌تپ شامل دو فرایند می‌باشد؛ اولی جوشکاری روی تجهیزات فعال، و دیگری برش در محفظه‌ی حاوی متریال. فرایند جوشکاری بمنظور نصب اتصال روی لوله اصلی انجام می‌گیرد. نوع اتصال بسته به نوع کار متفاوت خواهد بود اما معمولاً از اسپلیت‌تی برای اتصال استفاده می‌شود. فرایند دوم نیز فرایند اصلی عملیات هات تپ قلمداد می شود که در آن پس از نصب دستگاه هات‌تپ روی ولو، عملیات پیشروی کاتر دستگاه هات‌تپ به درون ولو، و پس از آن برش لوله انجام می‌گیرد. در نهایت و پس از برش کامل لوله نیز، کوپن بریده شده از طریق پس روی شفت دستگاه هات‌تپ استخراج شده و ولو بسته می‌شود تا عملیات هات‌تپ ختم شود.

هر دوی این مراحل عناصر حائز اهمیتی تلقی می‌شوند که کار را از یک کار گرم معمولی متمایز می‌کند. جوشکاری روی تجهیزات در حال سرویس در API RP 2009 به عنوان یک بخش مجزا مورد اشاره قرار گرفته است. هات‌تپ را می‌توان حتی فرایندی حساس‌تر از سایر کارها روی تجهیزات در حال سرویس دانست. از این رو هرگز نباید هات‌تپ را فرایندی معمول تلقی کرد.

دانش، تجربه و برنامه‌ریزی، در کنار دستورالعمل‌های مناسب، پرسنل واجد صلاحیت و با مهارت مناسب که توان انجام عملیات هات‌تپ مطابق با دستورالعمل‌ها را داشته باشند جزو الزامات کار است. علاوه بر این، تجهیزات مناسب برای حفظ ایمنی و انجام موفق عملیات هات‌تپ کلیدی است. در صورتی که اقدامات احتیاطی لازم پیش از انجام عملیات صورت نگرفته باشد انجام اضطراری عملیات هات‌تپ به صلاح نیست. در چنین شرایطی واحد یا تجهیزات باید از سرویس خارج شوند یا خط خاموش شود. برای این که دو فرایند ذکر شده به صورت کامل و بدون بروز ایراد انجام شوند توجه به نکات زیر ضروری است:

الف) نوعاً داشتن فهرستی از مواد قابل احتراق در مخازن یا تجهیزات بسیار مهم است.

ب) جوشکاری عملیات هات‌تپ ممکن است فلز را تحت فشار قرار داده و سیال درون مخزن یا لوله را داغ کند.

این دو مورد از الزامات ایمنی عملیات هات‌تپ قلمداد می شوند و عدم توجه بدان‌ها بدون شک ضریب ریسک عملیات هات‌تپ را افزایش خواهد داد.
